C波段天线接收KU波段信号的解决方案
若需利用C波段天线接收KU波段信号，需通过以下方式实现：
1.专用KU波段馈源

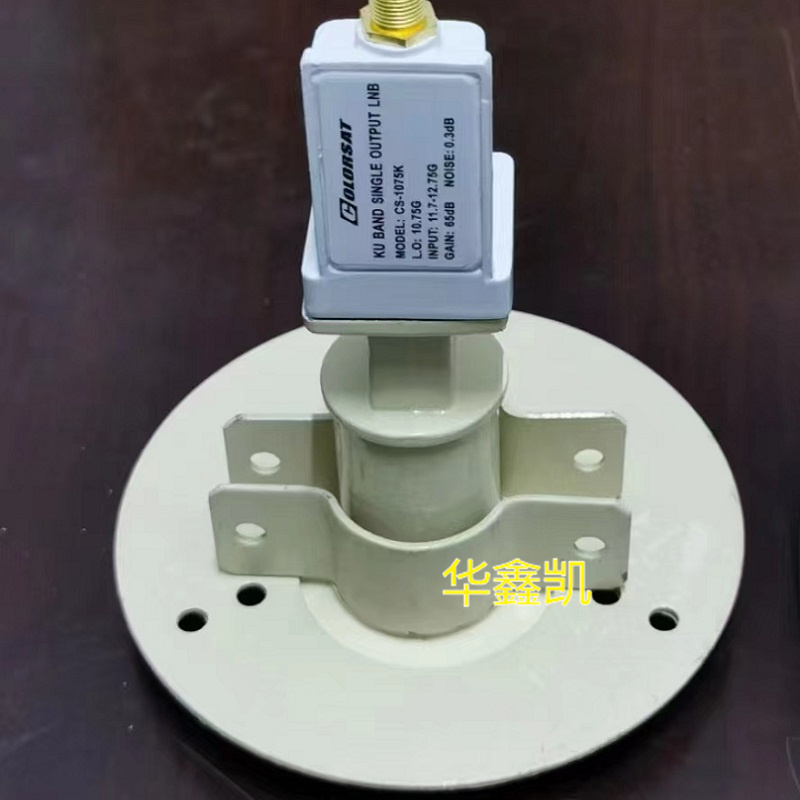

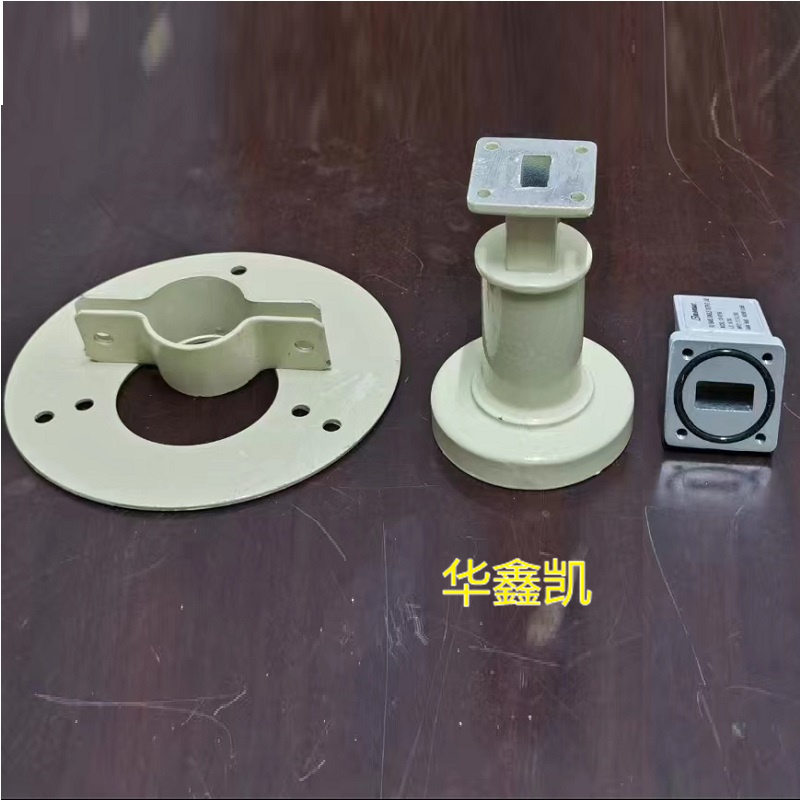

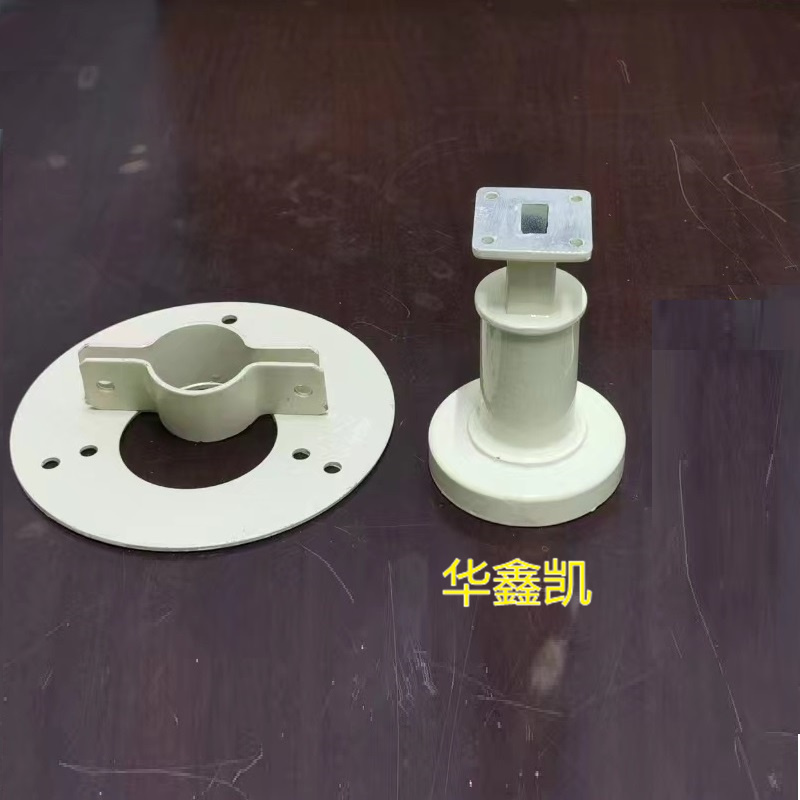

·高增益分体馈源：如型号为YLK-KU-01的馈源，频率范围覆盖10.7-12.75GHz，支持单极化，接口为WR75，可匹配市面上主流分体LNB高频头（如
塞博塞特、Norsat等）。
·多环高效馈源：部分设计采用9环梯形结构，优化信号收集效率，专为C波段天线安装KU头设计，提升集波性能。
2.双馈源卡塞格伦天线
·设计原理：主反射面为抛物面，副反射面为双曲面，通过频率选择表面（FSS）实现C波段信号透射、KU波段信号反射。例如，双圆环单元FSS可同时
传输C波段（3700-4200MHz下行、5925-6425MHz上行）和KU波段（12200-12750MHz下行、14000-14500MHz上行）信号。
·应用场景：适用于需同时接收C/KU波段信号的地面站，节省建站成本。
3.偏馈天线适配方案
·高效偏馈馈源：针对偏馈天线设计的高效馈源（如三环、五环结构），通过优化波纹环深度和间距，提升信号接收效率。例如，三环高效馈源采用铝
合金压铸工艺，馈源直径15.9cm，波纹环深度和高度差精确控制，以适配偏馈天线系统。
