GARDINER嘉顿17°K高频头中星6B大锅C波段信号工程高频头价格
卫星高频头的种类从接收频率上分，可分为C波段和Ku波段卫星高频头，前者体积大，后者体积小。从极化方式上分，可分为单极化和双极化高频头。
个人家庭接收，应使用双极化的；有线电视工程只须单极化的即可。
从结构上划分，双极化高频头为一体化高频头，也叫LNBF，单极化高频头为分体式的，也叫LNB，需另配馈源，现在也把高频头统称为LNB。
按本振频率划分，又可分为单本振和双本振高频头。
嘉顿17°K高频头技术指标
衡量一只高频头质量的标准是噪声系数，卫星高频头质量越好，相应的接收天线口径要求越小。对于一只C波段高频头来说，噪声系数用 °K表示，数值越小越好。
嘉顿高频头具有宽的接收频带、高品质、低噪声系数，完全满足数字压缩卫星信号的要求和新一代卫星的需要。做工精细，结构紧凑、外形美观、防水性好。
适用于省市级广电部门、军队、证卷公司等卫星电视接收信号使用
GARDINER高频头系列之嘉顿25K广播级C波段数字高频头，单极化卫星高频头
广泛应用于广播电视台站、气象、酒店、宾馆、学校以及科研机构的专业级卫星高频头，品质稳定可靠
输入频率 3.40-4.20GHz
噪音系数 @23℃ 25°K
输入射频电平 -100 至 -55dBm
图像载波抑制 >45dBc.
交叉极化隔离度 35dB 最小
输出频率 950-1750MHz
输出阻抗 75 欧姆
输出 VSWR <2.0:1 最大
增益 @23℃ 65dB 典型值
增益平整度 ±3dB
增益波动 1.0dB p-p 最大
三次截取点（ IP3 ） +10dBm 最小
1 dB 压缩点（ P1 dB ） +5dBm
LO 频率 5150MHz
频率稳定度 （ -40 至 +55℃ ） ±1.5MHz
输入端 LO 辐射 -45dBm 最大
相位噪声 @1kHZ <-75dBc/Hz 最大
@10kHZ <-80dBc/Hz 最大
@100kHZ <-100dBc/Hz 最大
直流电压（由 IF 电缆输入） 11-21V
直流电流 160mA 最大

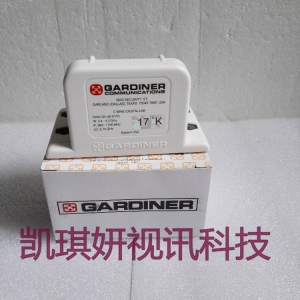

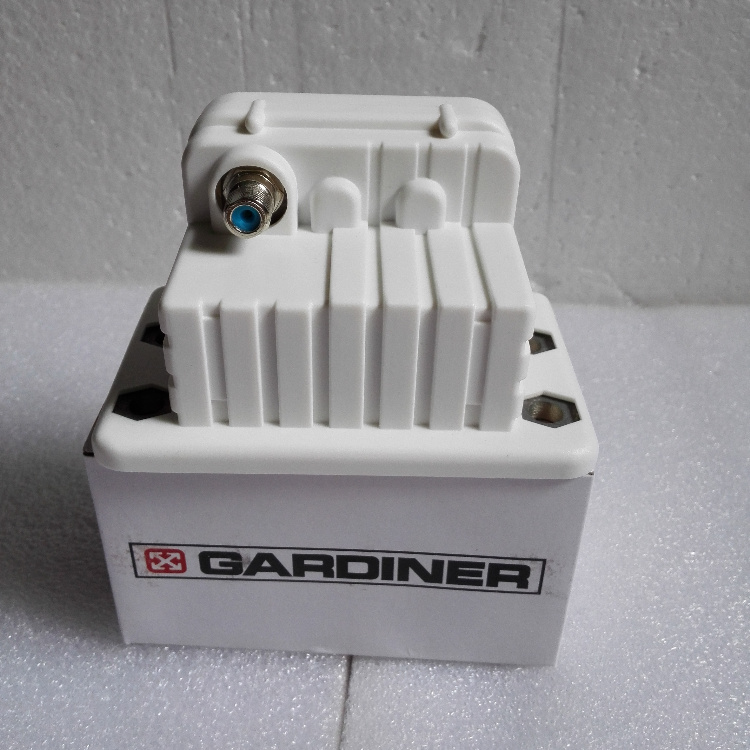

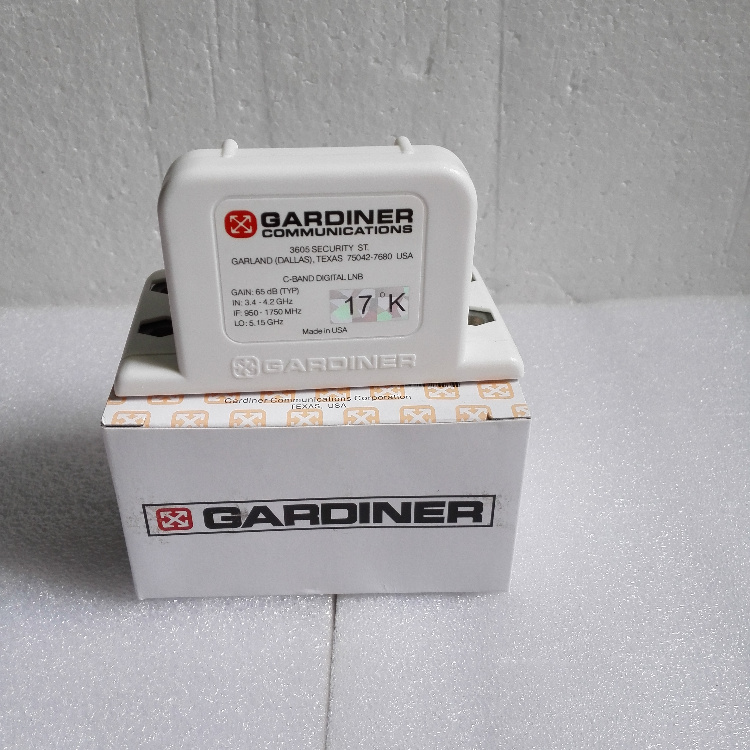

嘉顿17°K高频头实物图：
